| 油耐壓測試儀檢定裝置
|
 |
|
 |
|
瀏覽次數： |
|
|
 詳細介紹 |
DHYC-J型絕緣油介電強度測試儀檢定裝置參照最新DL_T 846.7-2016 高電壓測試設備通用技術條件 第7部分：絕緣油介電強度測試儀檢驗規程的要求研發生產的，該檢定裝置采用我公司分壓器專利技術，電壓準確度達到0.2%時只需消耗0.45mA交流電流，對絕緣油介電強度測試儀不產生負載效應。

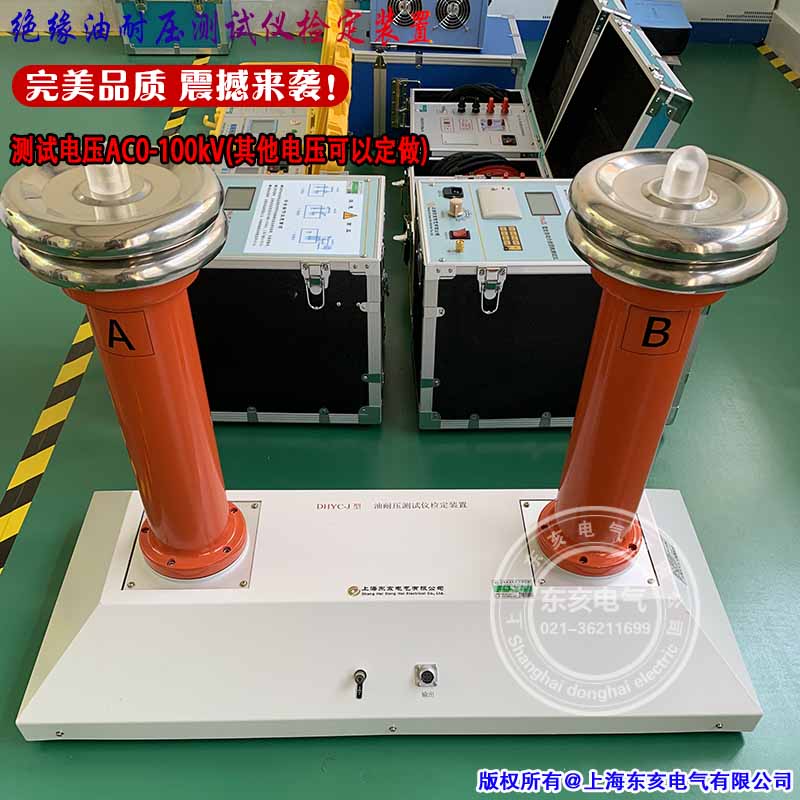

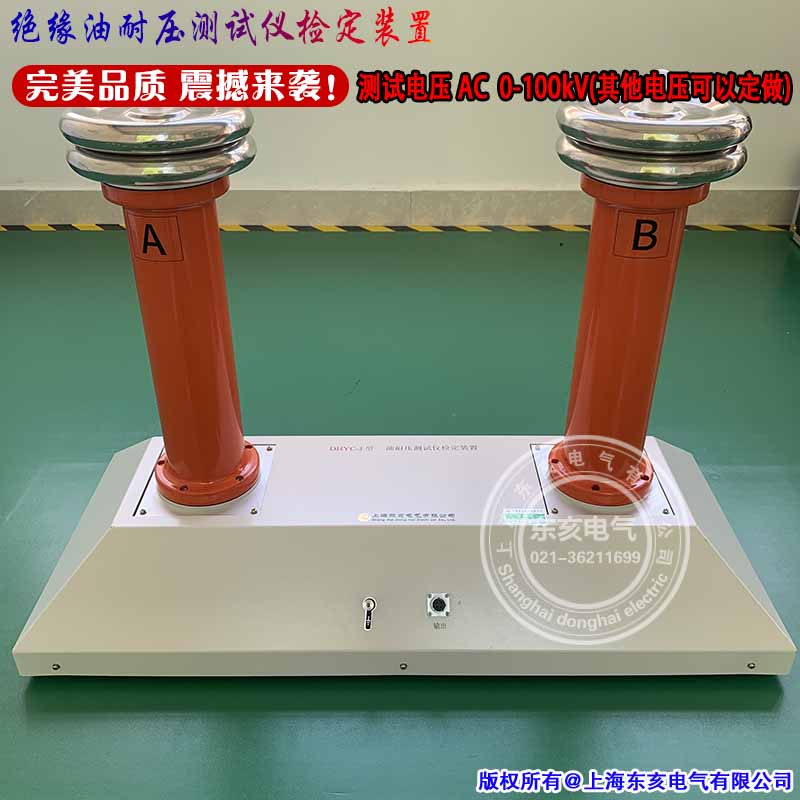

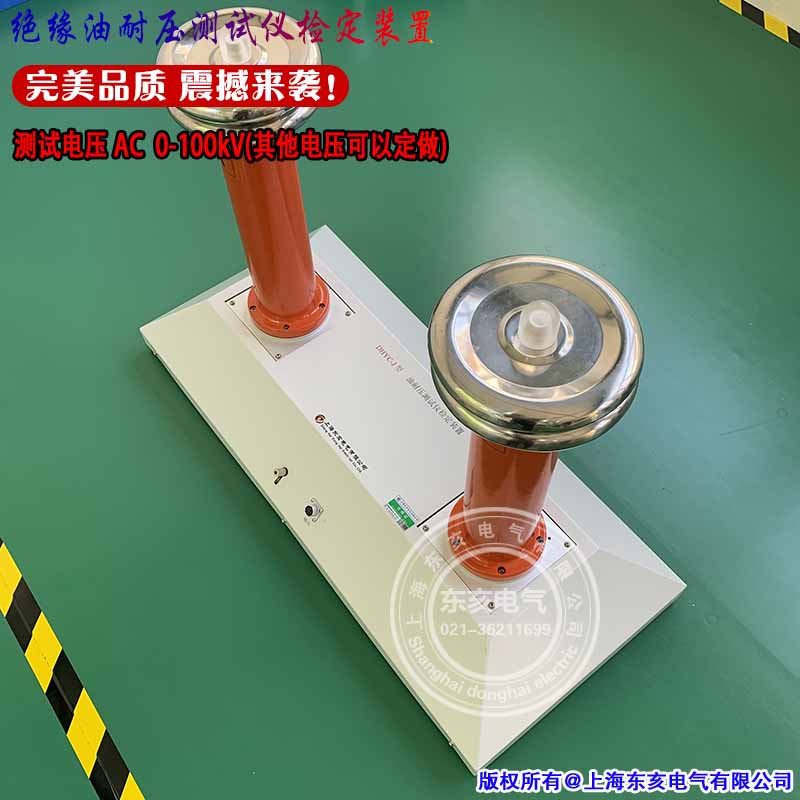

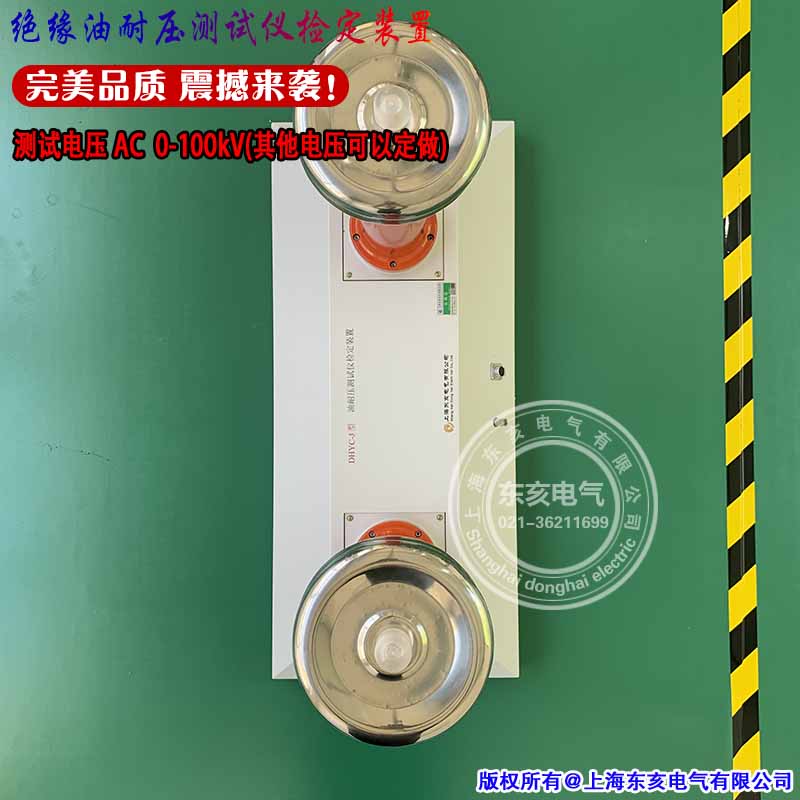

該設備由兩臺分壓器構成，兩臺分壓器準確度相同，A分壓器（左邊）和B分壓器（右邊）可以單獨分開使用，也可以組合使用，A+B組合使用時顯示電壓為絕緣油介電強度測試儀兩個高壓變壓器輸出電壓之和，分開使用時，單獨測量單邊電壓，一般在做計量校準時，采用分開校準的方式，一次校準一臺分壓器，校準完兩臺后，A+B的數據就是總和。
使用方法及校準說明
1、產品使用介紹：
⑴圖一中①和②是高壓輸入端，使用時用高壓線連接到絕緣油介電強度測試儀的兩個高壓電極，高壓線居中放置，避免與絕緣油介電強度測試儀外殼或低電位物體靠近，以免產生閃絡或干擾測量。
⑵圖一中③為接地端，此端子必須與大地和絕緣油介電強度測試儀2臺高壓變壓器高壓尾相連，不可以只接地或只接高壓尾，必須引起注意！
⑶圖一中④是信號輸出端，用圖二所示的電纜與高精度萬用表相連，為了排除萬用表準確度對本裝置示值的影響，推薦使用6位半的進口萬用表，比如：福祿克公司8846A或是德公司的34460A等。
主要技術指標
1、測試電壓AC0-100kV(其他電壓可以定做)
2、等效阻抗：110MΩ
3、準確度： 0.2%（其他準確度可定做）
4、絕緣類型：25號變壓器油
5、尺寸：900×395×680mm
6、重量：18kg
7、計量溫度范圍：20-28℃
8、相對濕度：85%RH
9、測量頻率：50Hz
|
| |
|
|
