動作電阻：
單電阻：輸出過程只有一個電阻，（模擬現場真空有載開關的變化）
雙電阻：輸出過程有二個電阻，（模擬現場M型 v型 △有載開關的變化）
電阻 R1
( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)
電阻 R2
( 0.1Ω 0.3Ω 0.5Ω 1Ω 3Ω 5Ω 10Ω 15Ω 20Ω 40Ω 80Ω)
按這個![]()
可以根據自己的需要選擇上面的電阻值。
動作時間：T1 T2 T3 按可以調整動作時間。
斷點時間：T1’ T2’ T3’ 按可以調整動作時間, 這個斷點時間不能大于對應的動作時間。 （這個是為了模擬現場故障而設置）
斷點位置：P1 P2 P3 按可以調整動作時間,這個位置是從左到右的方向定時間，這個斷點位置的時間加上斷點時間不能大于動作時間。
自動輸出：設置好上面的參數就可以點擊了。臺子自動輸出上面的參數供儀器參數。
校準R1 : 是為了檢測儀器的精度而設置，（利用四極法測試儀器內部電阻的精度）。
校準R2 : 是為了檢測儀器的精度而設置，（利用四極法測試儀器內部電阻的精度）。

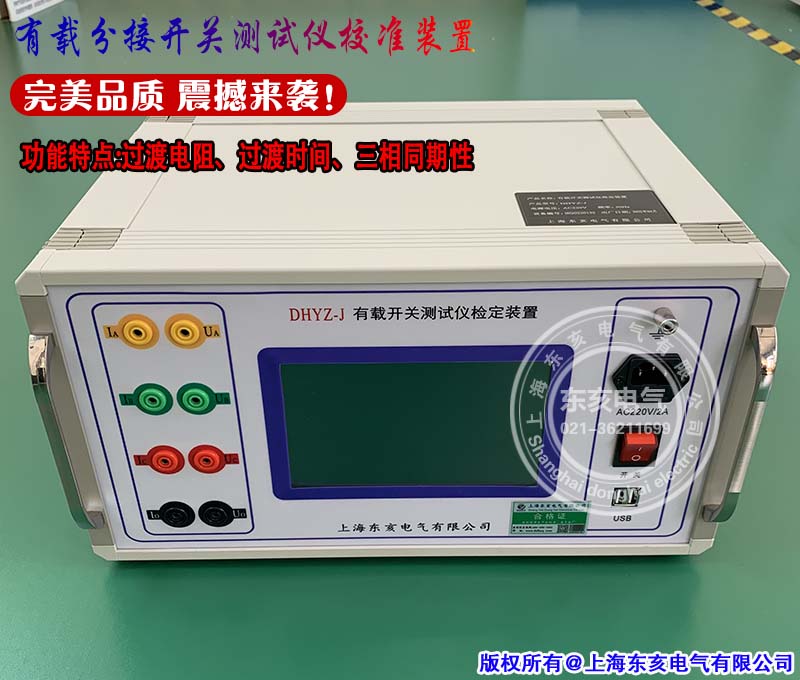

本裝置具有三路獨立通道。
電阻值： 0.1Ω 0.3Ω 0.5Ω
1Ω 3Ω 5Ω
10Ω 15Ω 20Ω
40Ω 80Ω
共11種電阻值 每種電阻值的功率為50W 精度：±0.5%＋0.002字
時間值：±0.1%+0.1字(可擴展到300ms）
