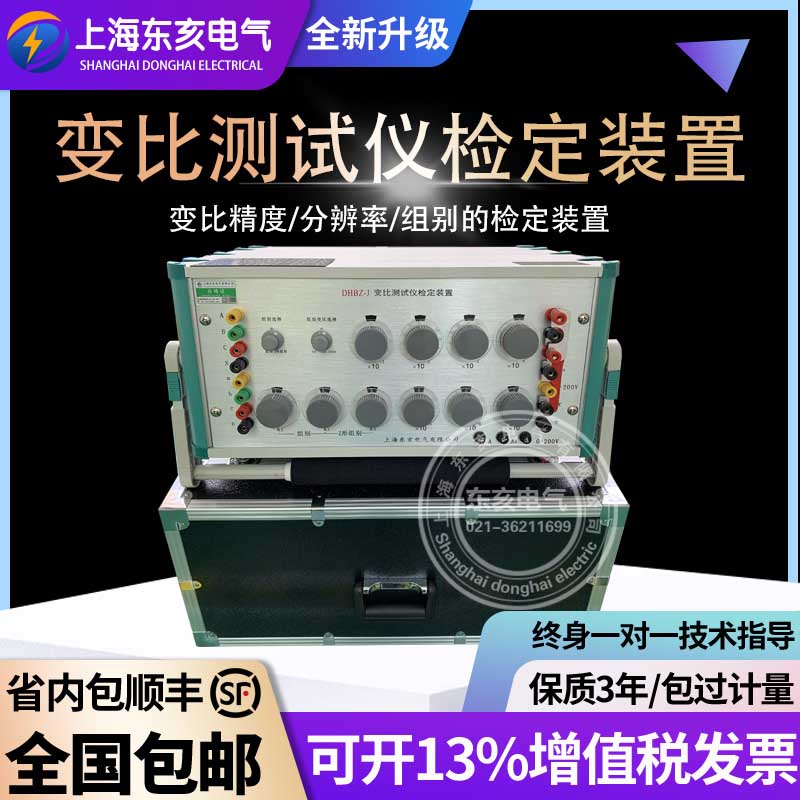

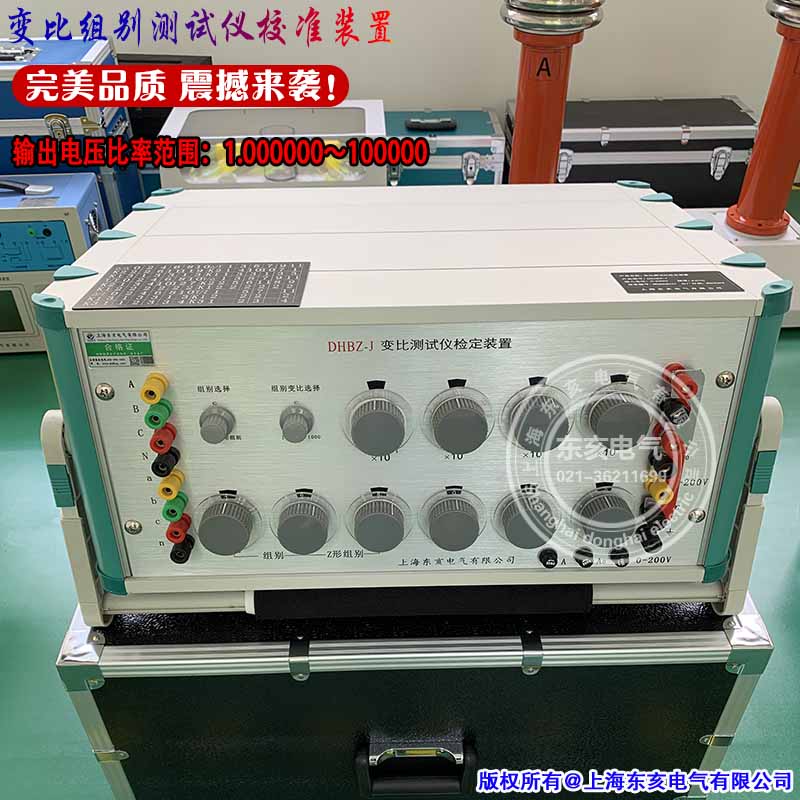

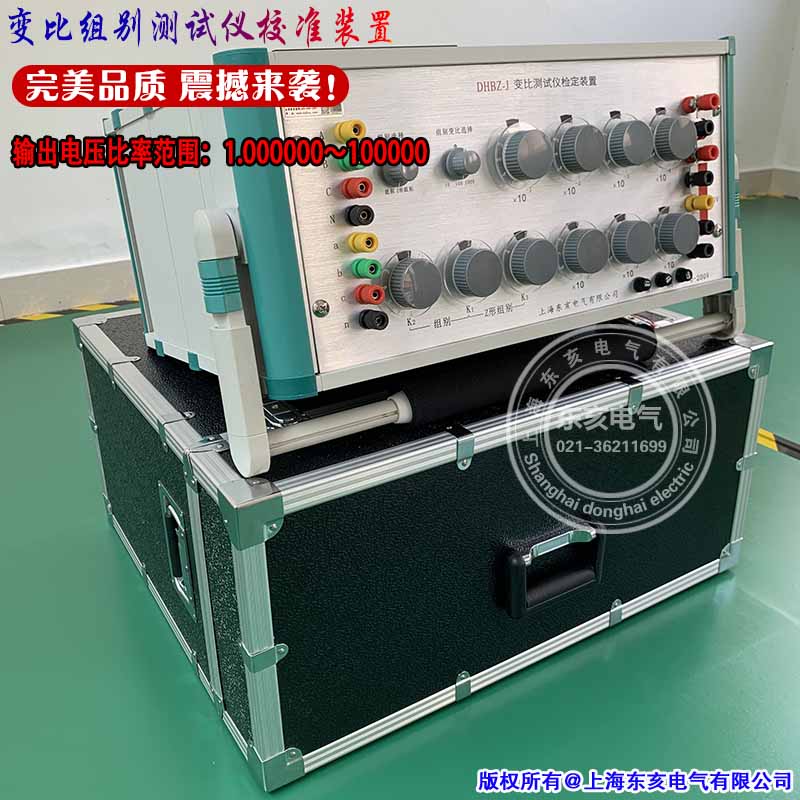

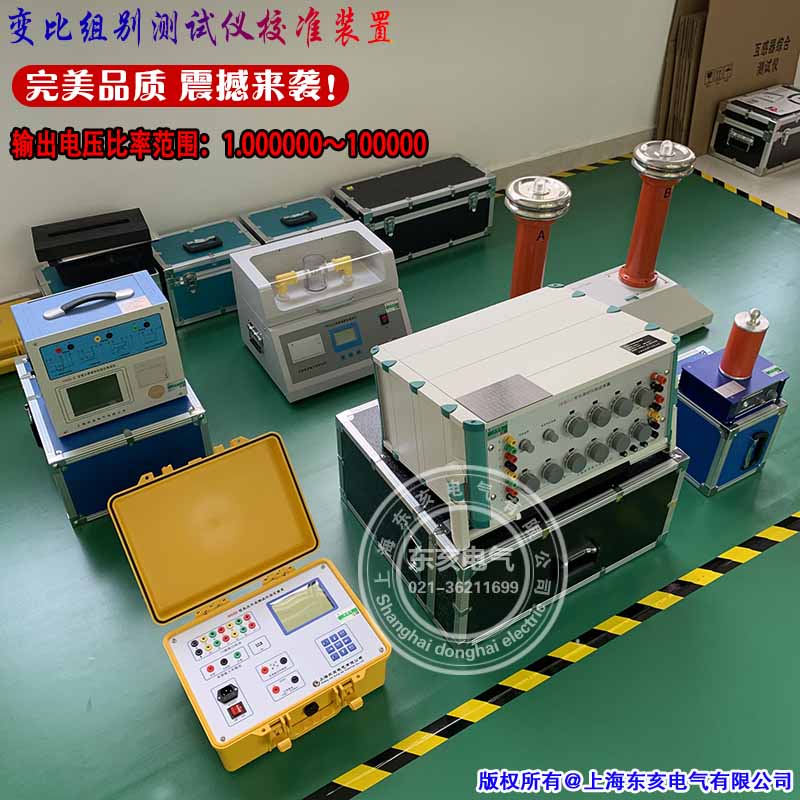

DHBZ-J變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器 第一部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。
儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。
a、變比校準部分

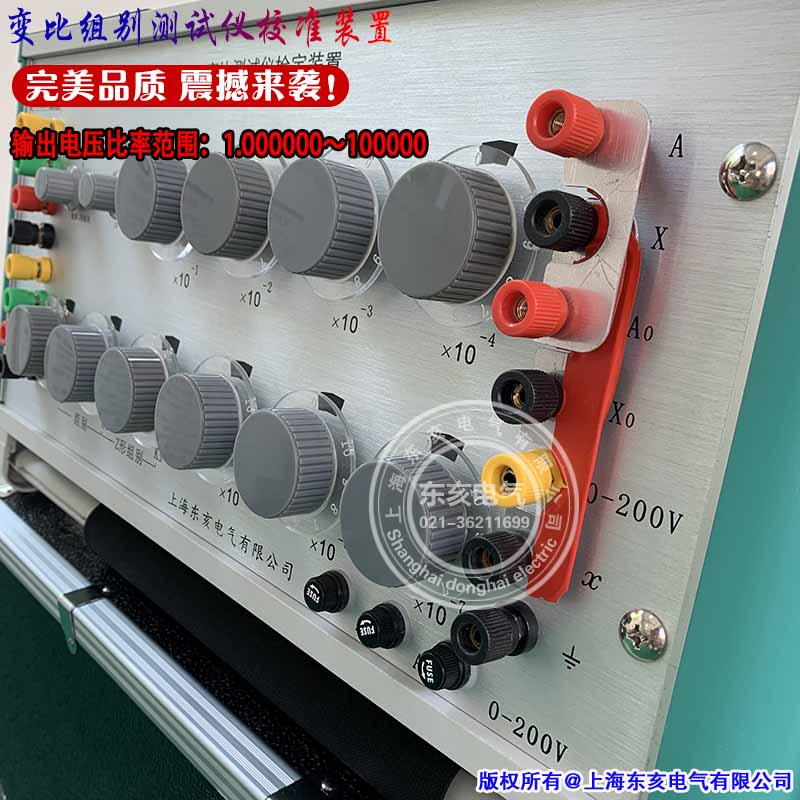

標準面板右邊A、X、Ao、Xo、a、x接線端子，其中A、X 與Ao、Xo端子（分別為雙級電壓互感器勵磁繞組，比例繞組輸入端，采用并聯連接方式）組合為初級輸入電壓信號輸入端。a、x端子為設定比率次級電壓信號輸出端。

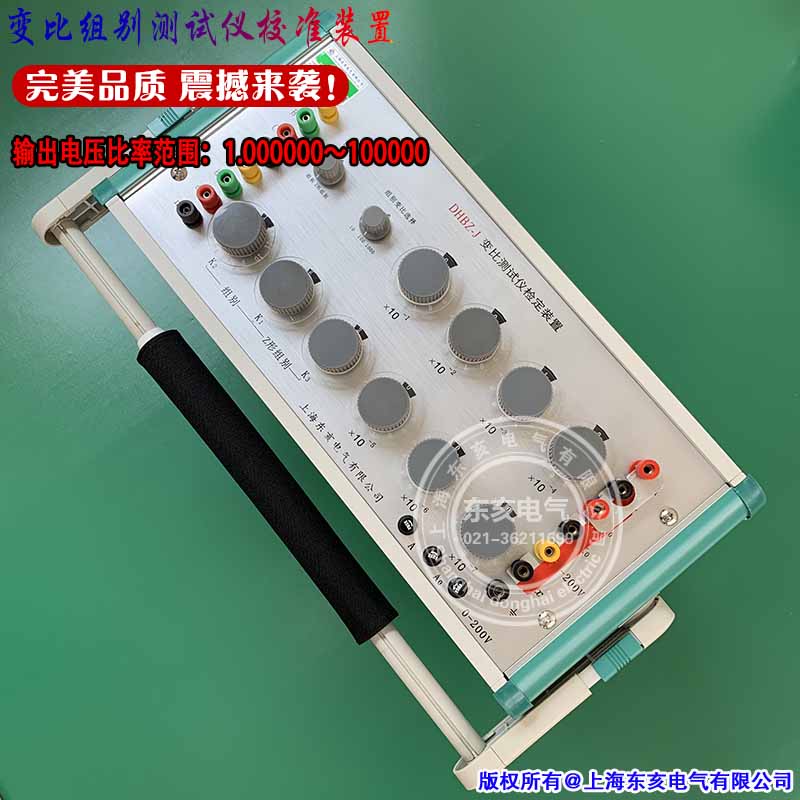

設備面板右邊部分有10－1～10－7 共七個十進制分度盤，用來設置電壓變比比值，例如：
變比值Kx為：10，則變比值的倒數為1/Kx= 1×10-1 對應面板為盤位置數Sk為1000000
變比值Kx為：100，則變比值的倒數為1/Kx= 1×10-2 對應面板為盤位置數Sk為0100000
變比值Kx為：350，則變比值的倒數為1/Kx= 2.8571×10-3 對應面板為盤位置數Sk為0028571
變比值Kx為：1100，則變比值的倒數為1/Kx= 9.091×10-4 對應面板為盤位置數Sk為0009091
變比值Kx為：2200，則變比值的倒數為1/Kx= 4.545×10-4 對應面板為盤位置數Sk為0004545
變比值Kx為：3300，則變比值的倒數為1/Kx= 3.030×10-4 對應面板為盤位置數Sk為0003030
變比值Kx為：5000，則變比值的倒數為1/Kx= 2.000×10-4 對應面板為盤位置數Sk為0002000
變比值Kx為：5500，則變比值的倒數為1/Kx= 1.818×10-4 對應面板為盤位置數Sk為0001818
變比值Kx為：7500，則變比值的倒數為1/Kx= 1.333×10-4 對應面板為盤位置數Sk為0001333
變比值Kx為：7650，則變比值的倒數為1/Kx= 1.307×10-4 對應面板為盤位置數Sk為0001307
變比值Kx為：10000，則變比值的倒數為1/Kx= 1.307×10-4 對應面板為盤位置數Sk為0001000
b、 組別校準部分

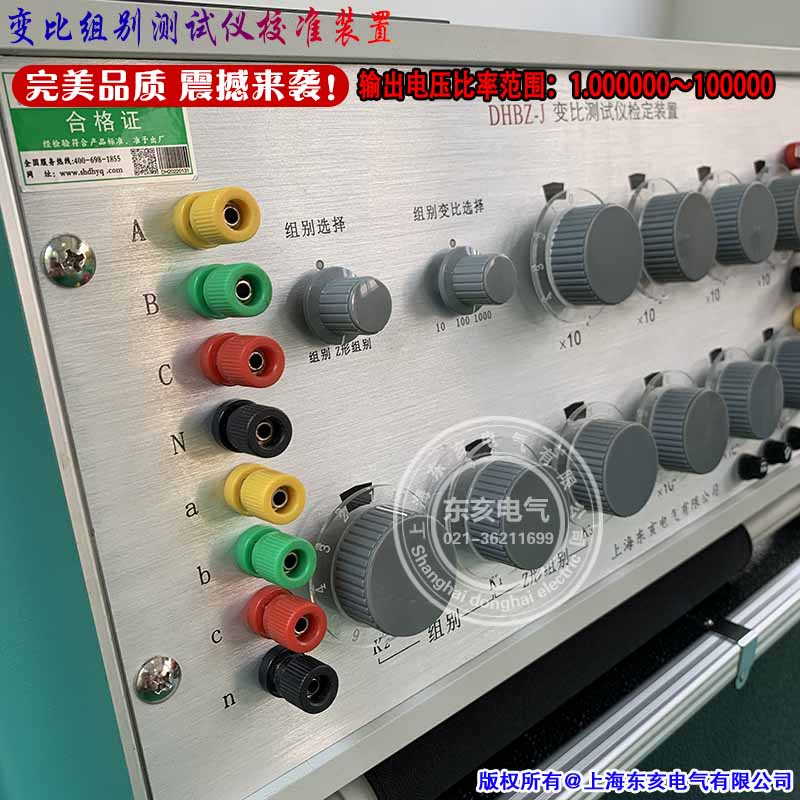

標準面板左邊A、B、C、a、b、c、x接線端子，分別三相變壓器初級繞組和次級繞組接線端。

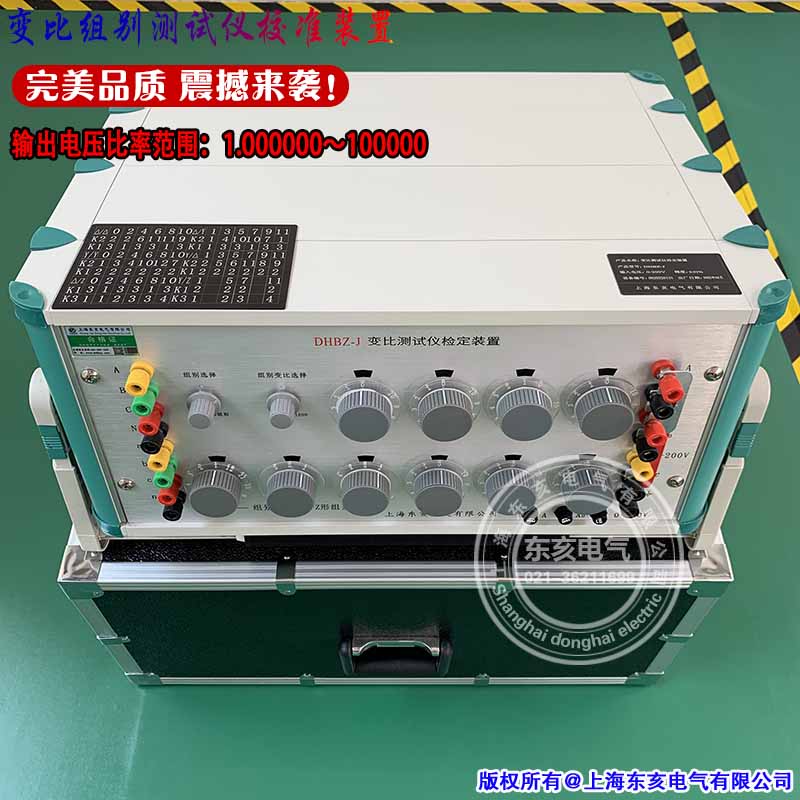

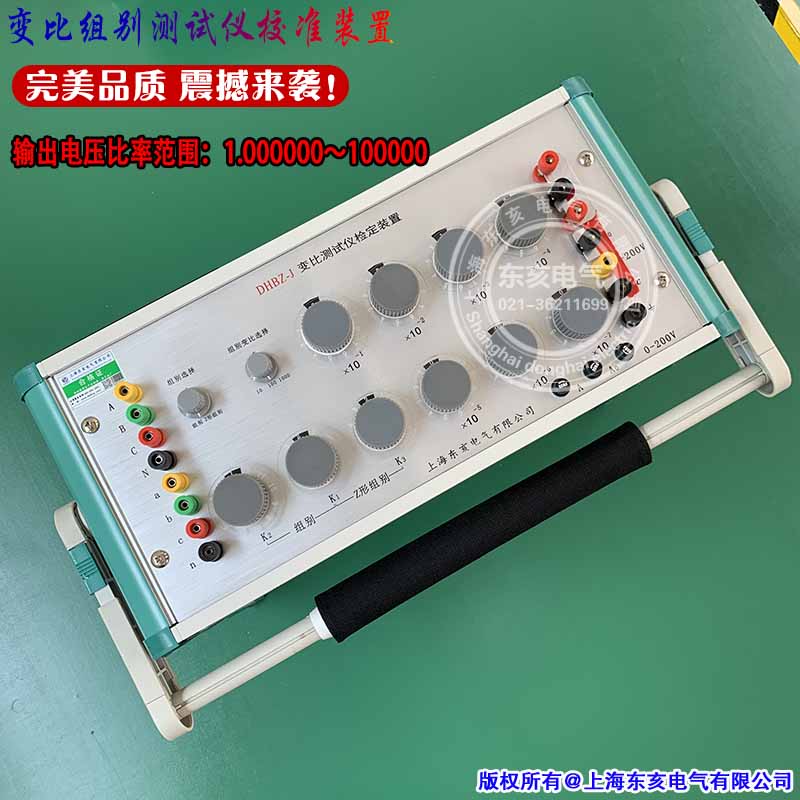

設備面板左邊部分有兩個功能選擇開關和三只連接組別組合開關，其中“組別選擇”開關，連接組別開關“K1”，“K2” 用來實現D/y、D/d、Y/y、Y/d三相變壓器聯結組，K1”，“K2”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K2”，“K3” 用來完成。
例如；需設置聯結組別為Y/y-0,組別變比為10時
“組別選擇”開關置到“組別”選擇檔位，
“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K1”置“0”檔位，“K2”置“2”檔位。
例如；需設置聯結組別為D/d-0,組別變比為100時
“組別選擇”開關置到“組別”選擇檔位，
“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K1”置“9”檔位，“K2”置“3”檔位。
例如；需設置聯結組別為Y/d-1,組別變比為1000時
“組別選擇”開關置到“組別”選擇檔位，
“組別變比選擇” 開關置到“1000”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K1”置“9”檔位，“K2”置“2”檔位。
例如；需設置聯結組別為D/y-5,組別變比為10時
“組別選擇”開關置到“組別”選擇檔位，
“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位，“K2”置“3”檔位。
例如；需設置聯結組別為D/z-0時
“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K2”置“3”檔位，“K3”置“1”檔位。
例如；需設置聯結組別為Y/z-1時
“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K3”置“1”檔位。
其它設置可以依次類推完成。
整機通用技術指標
①電壓比率量值準確度級別：0.01級
②輸入電壓范圍：0V～240V
③輸出電壓比率范圍：1.000000～100000
④輸出組別變比范圍：10、100、1000、
⑤連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z、
|
