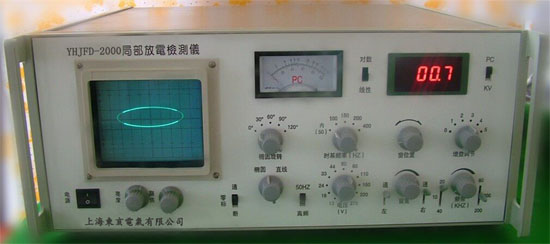

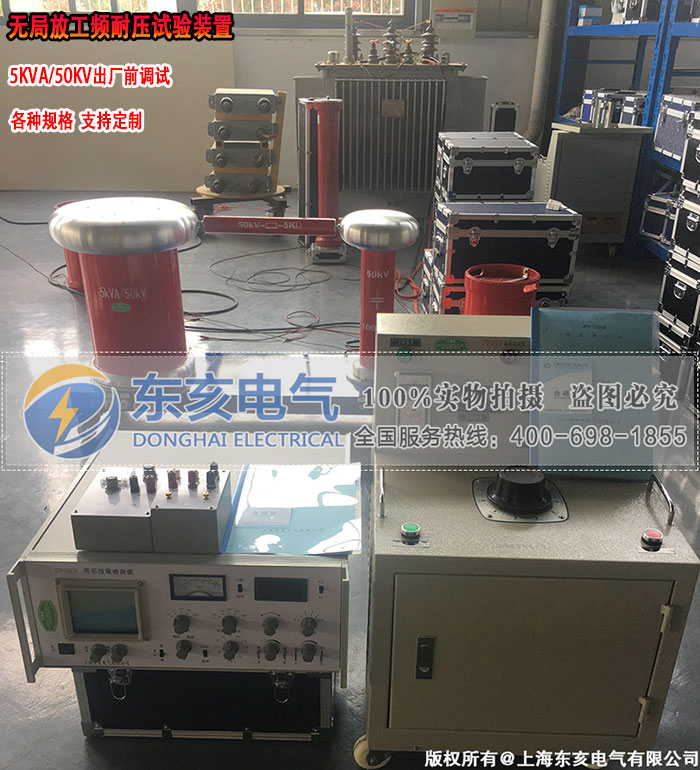

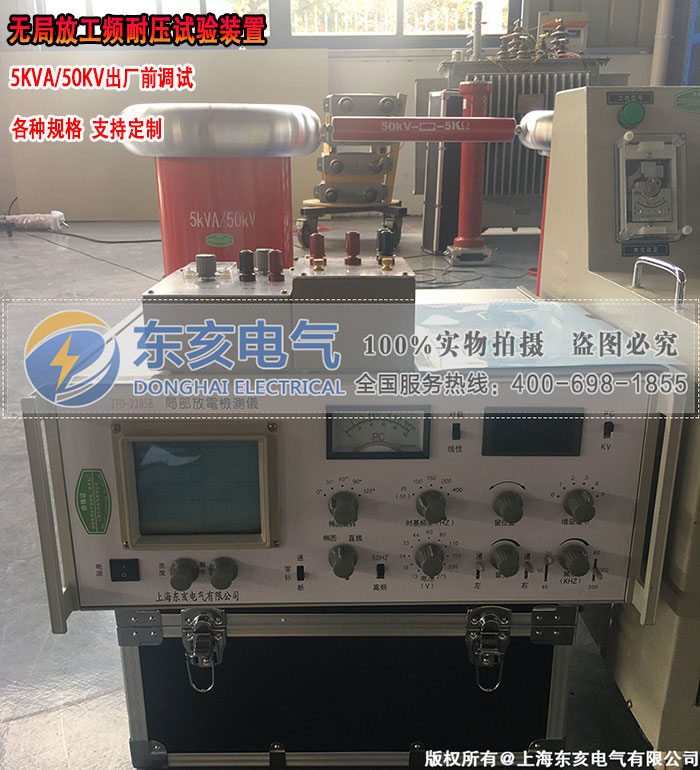

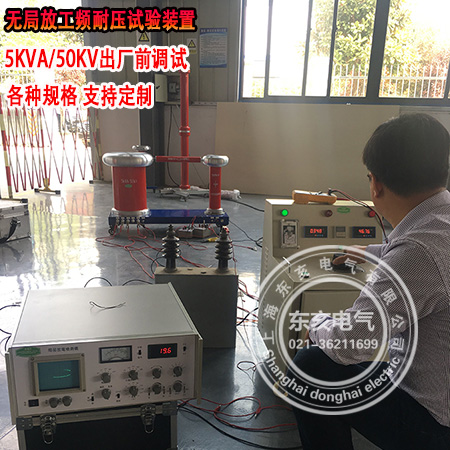

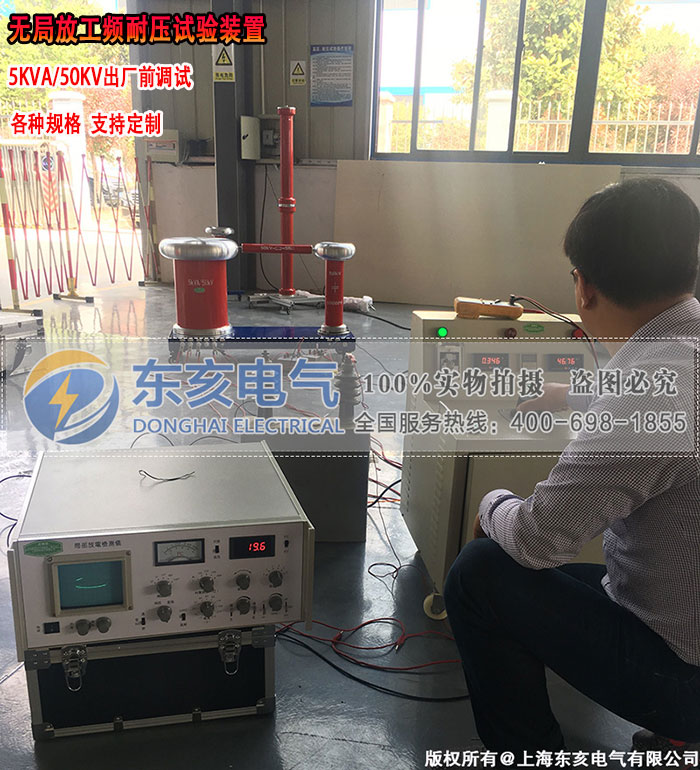

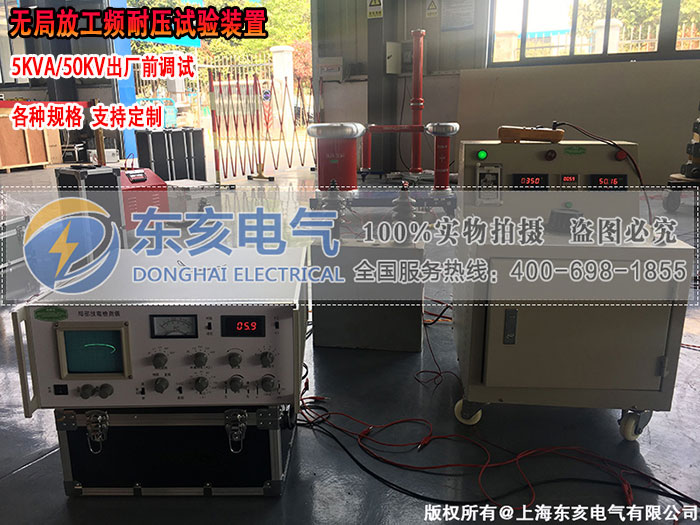

（一）、局部放電檢測儀
關鍵詞：時基頻率，顯示方式，變帶測量功能。
1、時基頻率：頻率50、100、150、200、400Hz五檔可選。
2、顯示方式：分橢圓，擴展，直線三種，并可旋轉360°。
3、變帶測量功能：集成化設計，覆蓋10KHz~300KHz，符合國際電工委員會（IEC60270）標準。
技術參數：
1、可測試品的電容量范圍6pF~250uF
2、檢測靈敏度及允許電流（見輸入單元）
3、橢圓掃描時基
（1）頻率50（內）、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉360°
（3）工作方式：橢圓——擴展——直線
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置
4、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋鈕
5、放大器
（1）3dB低頻端頻率fL：10、20、40KHz任選
（2）3dB高頻端頻率fH：80、200、300KHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
6、時間窗
（1）窗寬：可調，50Hz下15°～150°
（2）窗位置：每一窗可旋轉0°～170°
（3）兩個時間窗可分別或同時開
7、脈沖峰值表
（1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）
（3）數字表頭：以3位半LED數字表顯示0—100 誤差：±3%（以滿刻度計）
8、試驗電壓表
（1）量程100KV（用100KV電壓表電阻R）
（2）顯示：3位半數字電壓表
（3）誤差：±3%
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符
（2）零標志與所有橢圓掃描頻率相一致
10、結構
（1）體積530×550×220mm3
（2）重量：約22kG
11、電源電壓
交流220V（50Hz±10%）
12、使用環境
環境溫度-5～+45℃，相對濕度≤85%RH

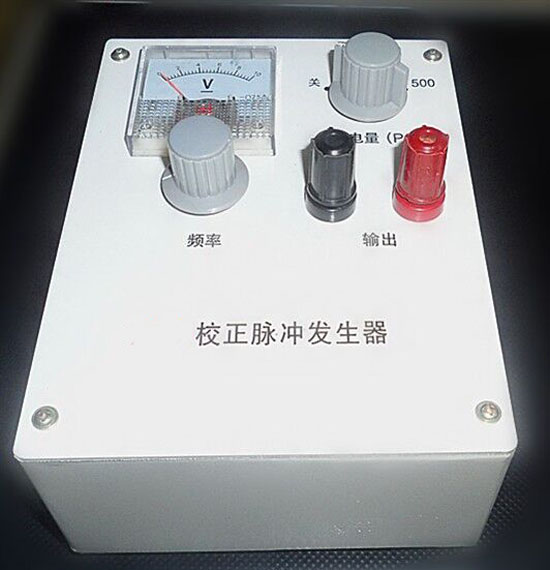

（二）校正脈沖發生器
型號：JZF-10
輸出電荷量檔位：5 pC、10 pC、20 pC 、50 pC
極性：正負交替
重復頻率：1.2kHz
頻率變化范圍：>±100Hz
脈沖上升沿時間：<60nS
脈沖下降沿時間：>100uS
注入電容：10pF 電容誤差Ec≤±４％
方波電壓幅度誤差Eu≤±４％（50pC檔位）
校正電荷誤差Eq=(Eu2+Ec2)1/2 ≤±5％
尺寸：160×125×50mm3
重量：0.5kg
電池：6F22 9V

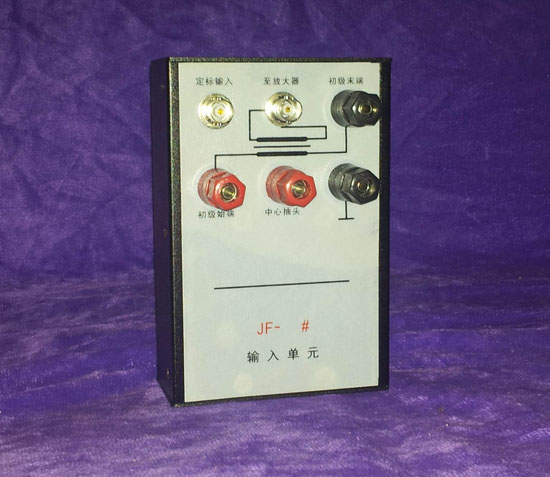

（三）、輸入單元（檢測阻抗）
輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所推薦的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。
輸入單
元序號 調諧電容范圍 靈敏度（PC）
（不平衡電路） 允許電流有效值
不平衡電路 平衡電路
3 100～400～1500PF 0.06 120mA 1A

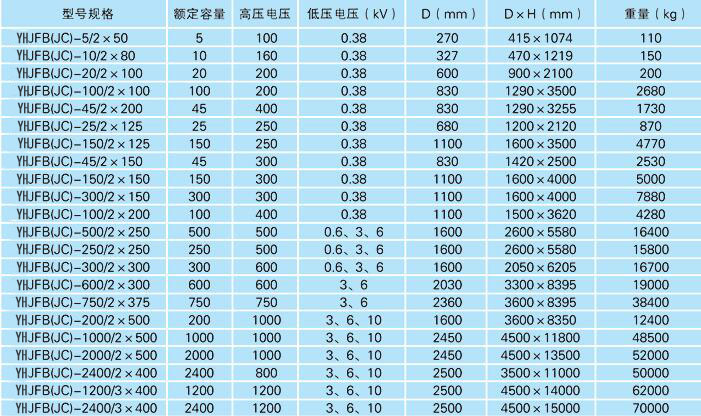

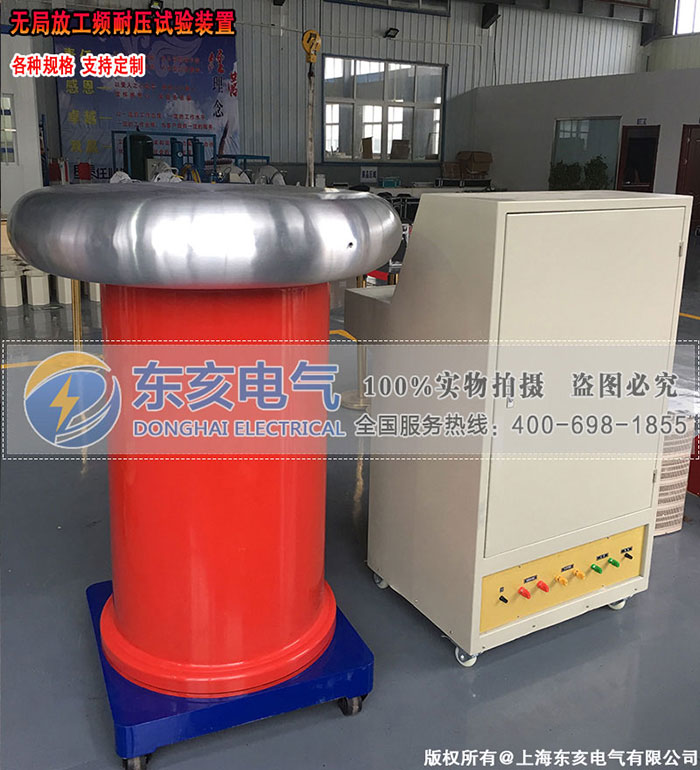

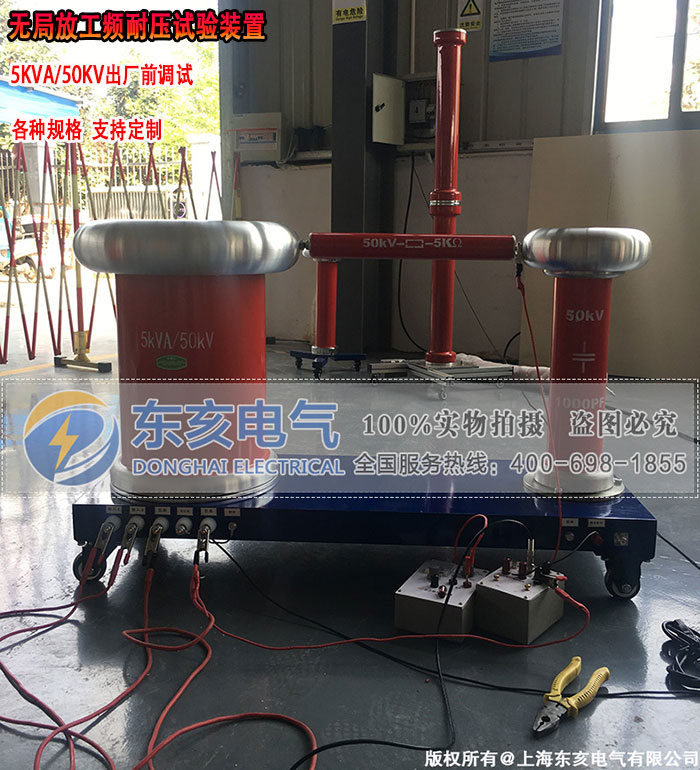

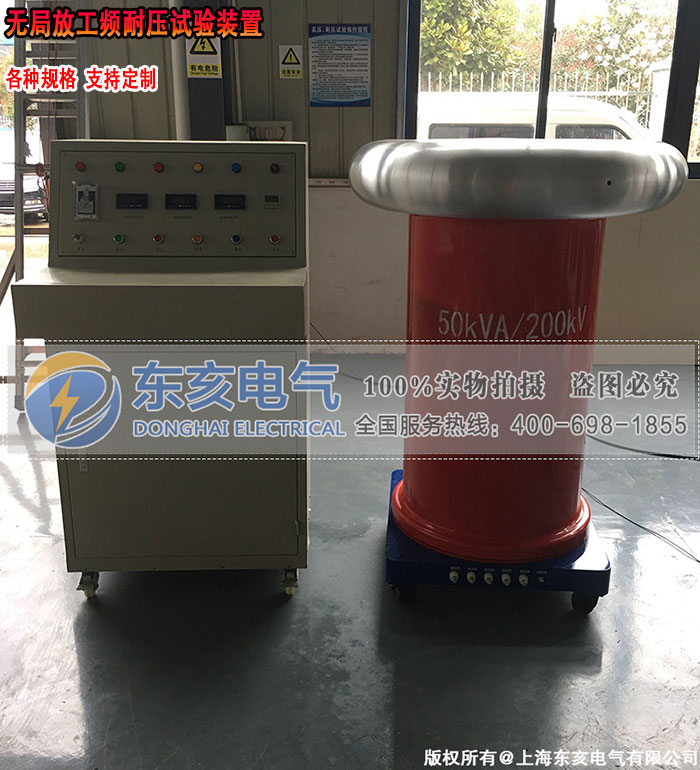

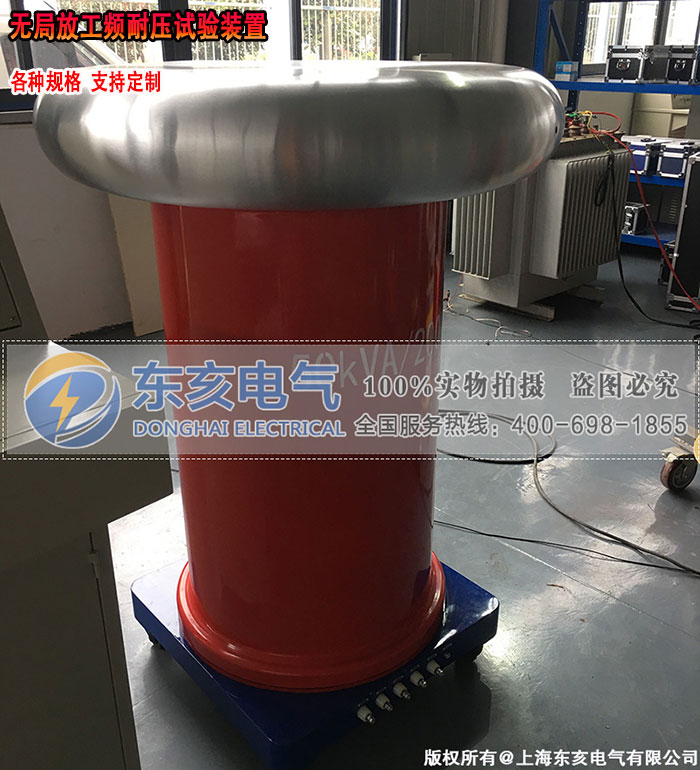

（四）、工頻無暈試驗變壓器
型號：YWDT-50／250
額定容量：50kVA
額定輸入電壓：0.38kV 額定輸入電流：131.6A
額定輸出電壓：250kV 額定輸出電流：0.2A
測量繞組電壓：250V
聯結組：II0 冷卻方式：ONAN
允許運行時間： 100％UNIN 運行60min
70% UNIN 連續運行
相數：單相 頻率：50Hz
局部放電量：100％UN ≤5PC
產品結構：真空澆注環氧筒式
（五）、無局放保護電阻
保護電阻連接在試驗變壓器與分壓電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。
結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。
型號：RD-250-0.2
額定電壓：250kV
額定電流：0.2A
電阻值：4kΩ
運行時間：1h
溫升：額定條件運行時，電阻表面溫升不大于55K。
（六）、無局放電容分壓器（兼耦合電容器）
型號：FOF-250-400
額定電壓：250kV
高壓臂電容量：400pF
標稱分壓比：1000：1
電容器在額定電壓UN下可連續運行1小時
電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002
電容器短時工頻耐壓值為1.1UN
電容器在標稱值100%電壓下的局部放電量不大于5PC
介質損耗：≤0.5％
測量精度：≤±1％
（七）、電動濾波調壓裝置
1、電動柱式調壓器（內置于電動濾波調壓裝置內）
型號：TEDG-50
額定容量：50kVA
額定電壓：輸入：0.38kV 輸出：0-0.42kV
額定電流：輸入：131.6A 輸出：119.0A
相數：單相 頻率：50Hz
冷卻方式：干式自冷
波形畸變率：≤3％
2、電源隔離濾波器（內置于電動濾波調壓裝置內）
本設備由三重靜電屏蔽的高耐壓隔離變壓器和高品質低通濾波器組成，對局部放電檢測儀所用的頻帶范圍均能保證有60dB的衰減效果。
額定容量：50kVA
額定輸入電壓：0.38kV 額定輸入電流：131.6A
額定輸出電壓：0.38kV 額定輸出電流：131.6A
相數：單相 頻率：50Hz
衰減特性：10kHz-1MHz≥20-60dB
冷卻方式：自然冷卻

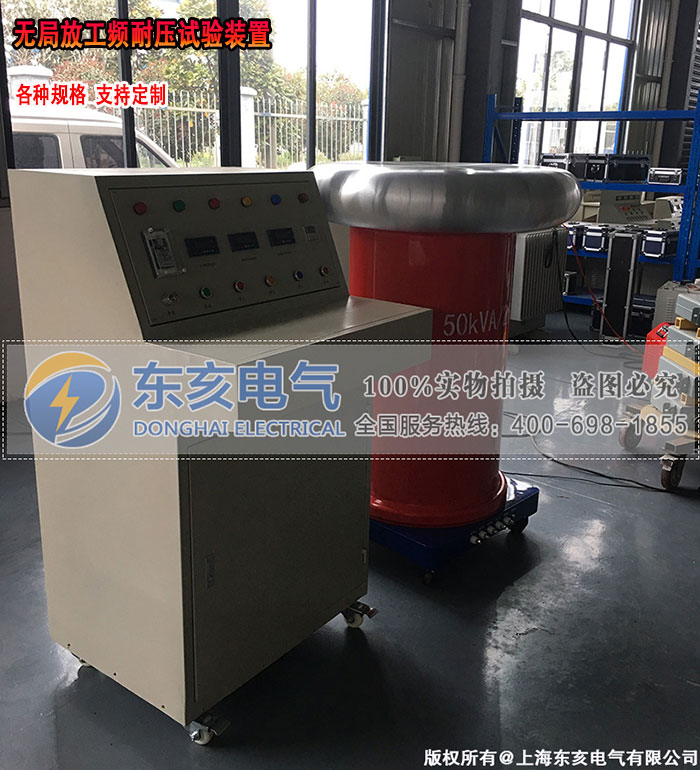

（八）、工頻高電壓試驗控制臺
工頻高電壓試驗控制臺與分壓電容器，柱式調壓器等組成整套試驗設備的控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其他參數，耐壓延時可在0-99hr時間間隔范圍內調節，配套的儀表測量精度誤差小于±1%，保護系統可以對工頻高壓試驗中出現的過載、過流、短路、閃絡等異常狀況進行有效的保護。
型號：YHXY-2003
額定容量：50kVA 額定電壓：380V
