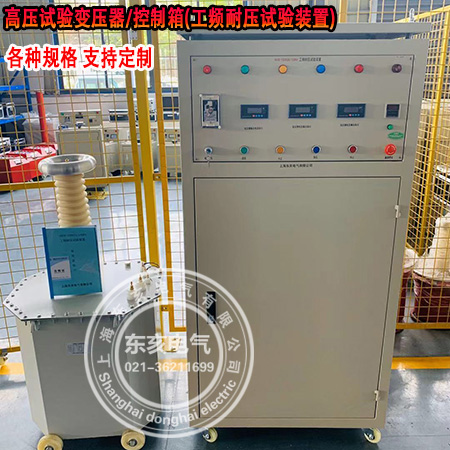

YHGPY系列高壓電機工頻交流耐壓試驗裝置(簡稱：試驗變壓器）是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YHGPY系列試驗變壓器是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
試驗變壓器的容量選擇
標準試驗變壓器容量Pn的確定公式：Pn=KVn2ωct×10-9。
式中：Pn—標稱試驗變壓器容量（KVA）
Vn—試驗變壓器的額定輸出高壓的有效值（KV）
K—安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些，
ct—被試品的電容量（PF）
ω—角頻率， 2лf.F-試驗電源的頻率。
被試設備的電容量ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的棒式或懸掛式絕緣子 幾十微法
簡單的分級套管 100-1000PF
電壓互感器 200-500PF
電壓變壓器<1000KVA -1000PF
>1000KVA 1000-10000PF
高壓電力電纜和油浸紙絕緣 250-300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100-10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以下列出不同的Vn所選用的K值供參考。
Vn=50-100KV K=4
Vn=150-300KV K=3
