產品簡介
YHGPY系列工頻交流耐壓試驗裝置(簡稱：試驗變壓器）是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的YHGPY系列試驗變壓器是在YDJ（G）系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

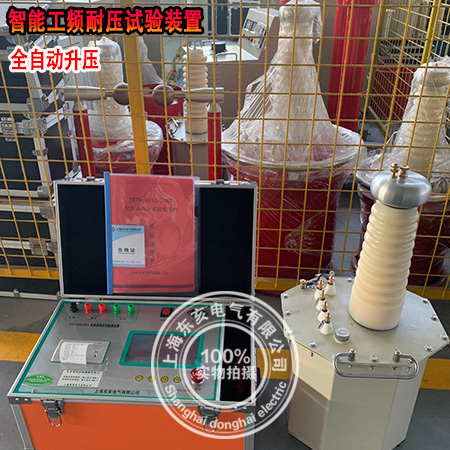

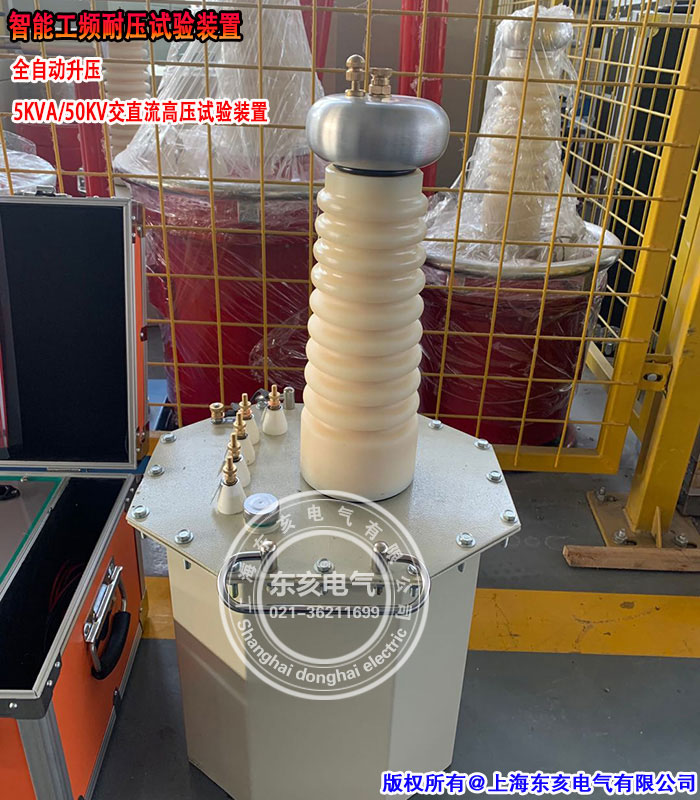

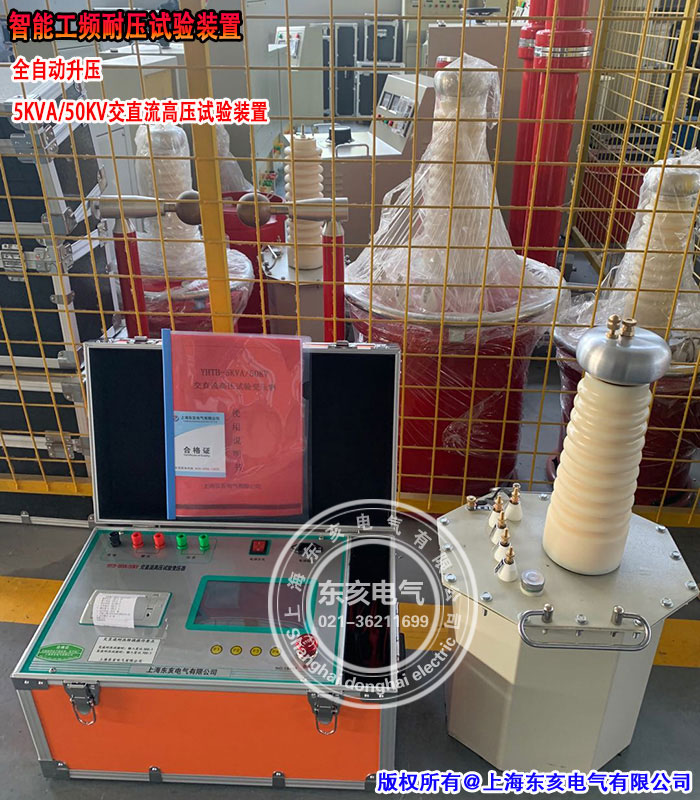

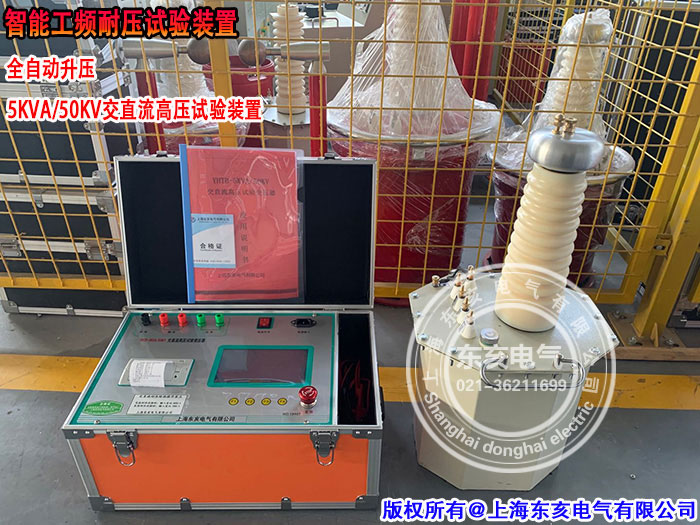

YHGPY-5KVA/50KV型工頻耐壓試驗裝置（試驗變壓器/控制箱）是上海東亥電氣根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單，主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。
產品別稱
高壓試驗變壓器、工頻耐壓試驗裝置、交流耐壓試驗裝置、交、直流耐壓試驗裝置、工頻耐壓測試儀、工頻耐壓儀、工頻耐壓機、擊穿耐壓試驗儀、絕緣子耐壓試驗儀、無局放試驗變壓器、發電機耐壓試驗裝置...等等
產品特點

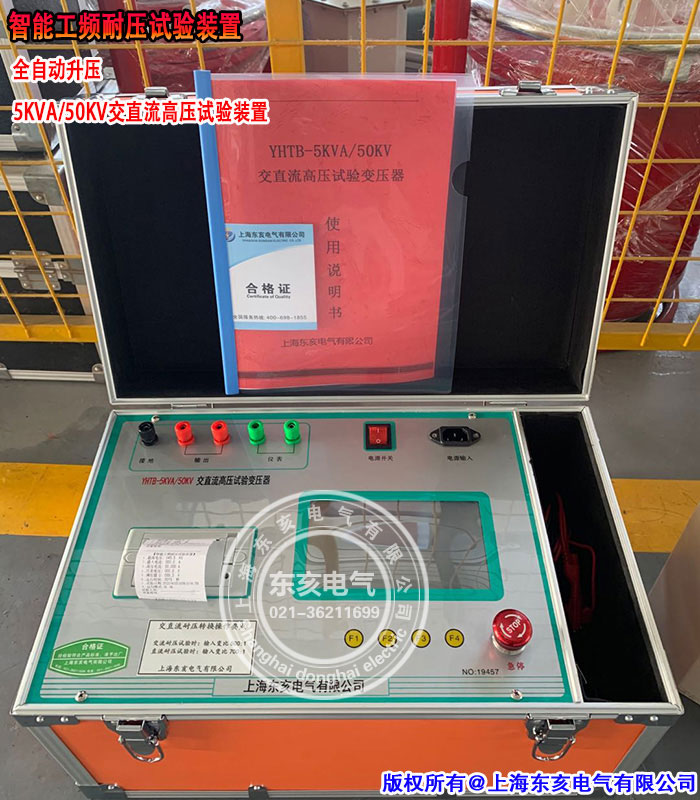

●電壓、電流、時間、狀態信息及提示信息等數據讀數清晰、直觀；
●全中文界面，操作簡單明了，可適應多種應用場合；
●輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
●全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
●按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；
●狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
●試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
●試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失�。⒛芸煽坑涗浽嚻愤^電流、閃洛或擊穿時的電壓；
●試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
●暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
●自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
●手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；
●手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
●升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；
●采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
產品參數
1、試驗變壓器使用環境要求：
1.1 輸入電壓：交流220V或380V，50Hz；
1.2 環境溫度：-40℃～40℃；
1.3 相對濕度：≤85%（環境溫度為25℃時）；
1.4 不含有化學性氣體及蒸汽的環境中；
1.5 無爆炸性危險的氣體中；
1.6 不受雨水浸入的場合下。
注：1、我廠YHGPY系列試驗變壓器單臺可做到交流300kV容量300kVA；
2、如果用戶需要，我廠生產的YHGPY系列試驗變壓器，抽出200V的串級抽頭，可將二臺或三臺串級成交流100kV、150kV、200kV、300kV的高電壓。也可根據用戶的需要，在高壓繞組中抽出5～15kV的中壓抽頭，供高壓電機作交流耐壓試驗；
3、表格中"直流高壓輸出"一欄，為交直流兩用試驗變壓器的直流高壓輸出值；
4、我廠還可根據用戶的要求，定制各種特殊規格的試驗變壓器。

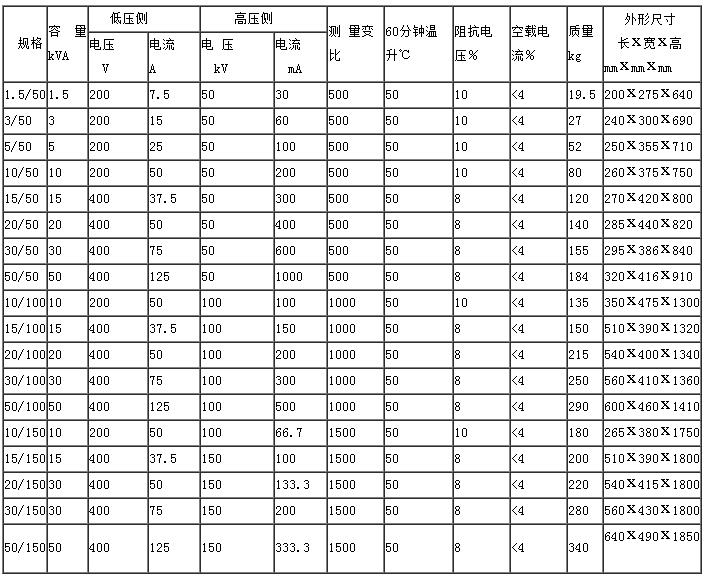

規格參數：
|
詳細介紹
