工作原理簡介：

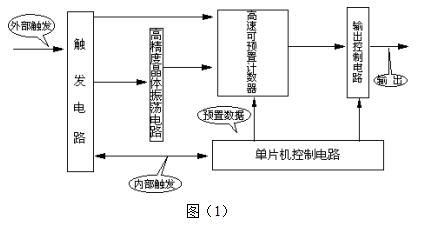

時間校準裝置電路劃分為：觸發電路、高速可預置計數器電路、高精度晶體振蕩電路、單片機控制電路、輸出控制電路，如圖（1）所示。
圖（1）
1.2 該時間校準裝置的特點是：
1.2.1 實時性強，裝置努力做到了觸發實時，計數實時，輸出實時。為了能實現實時，觸發環節采用恒流觸發，計數環節采用高速可編程邏輯電路構成同步計數器，保證計數輸出和基準脈沖同步，輸出電路電路采用晶體管模擬。
1.2.2 采用高精度石英晶振，保證基準脈沖的精確性和穩定性。

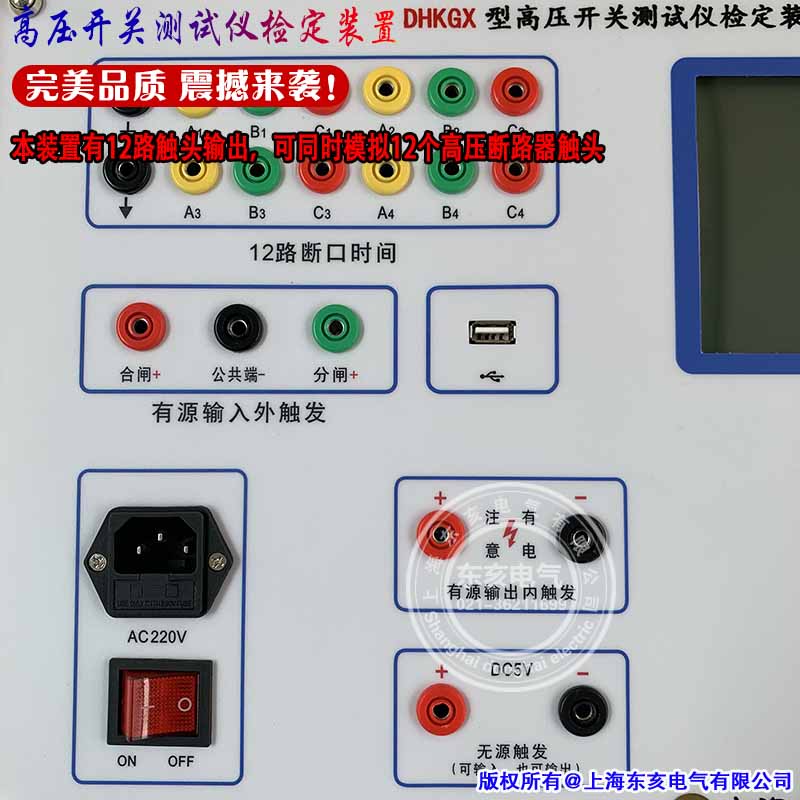

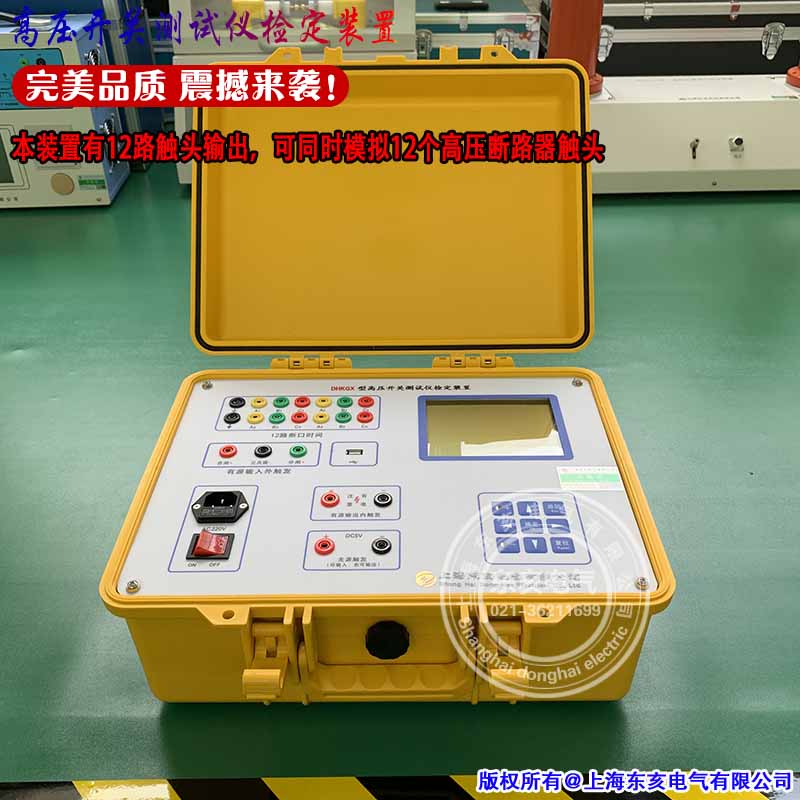

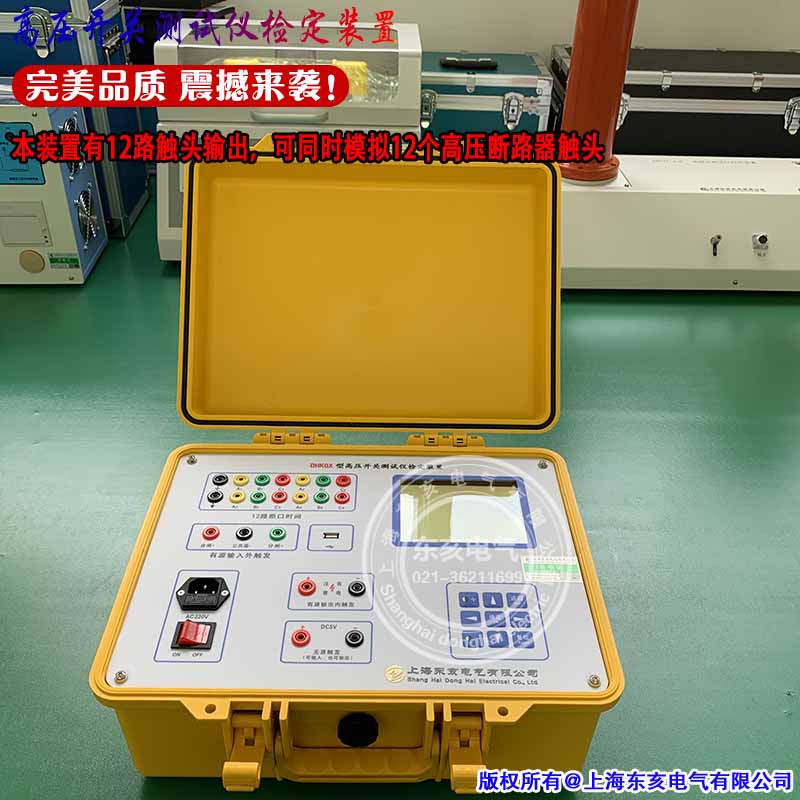

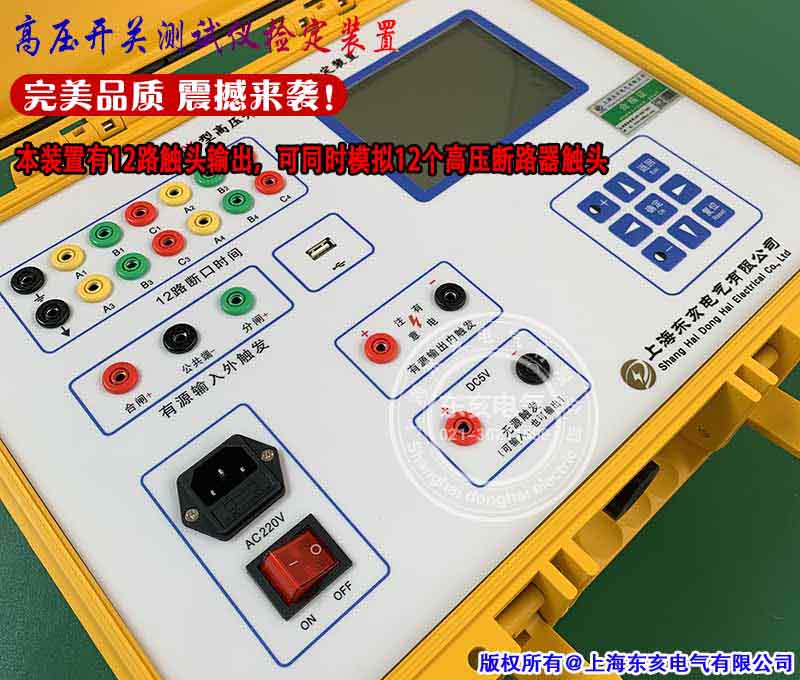

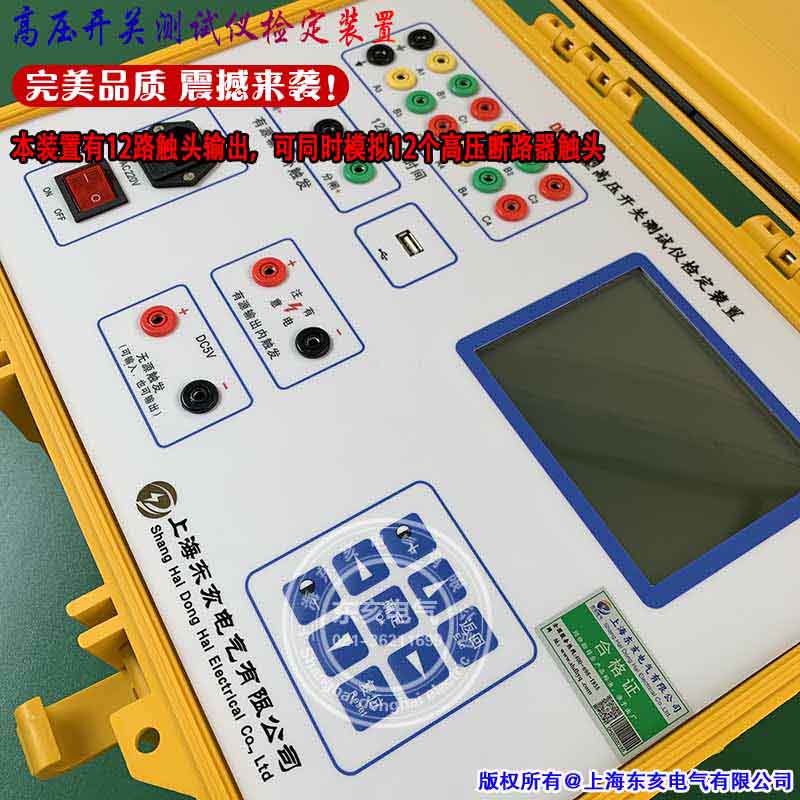

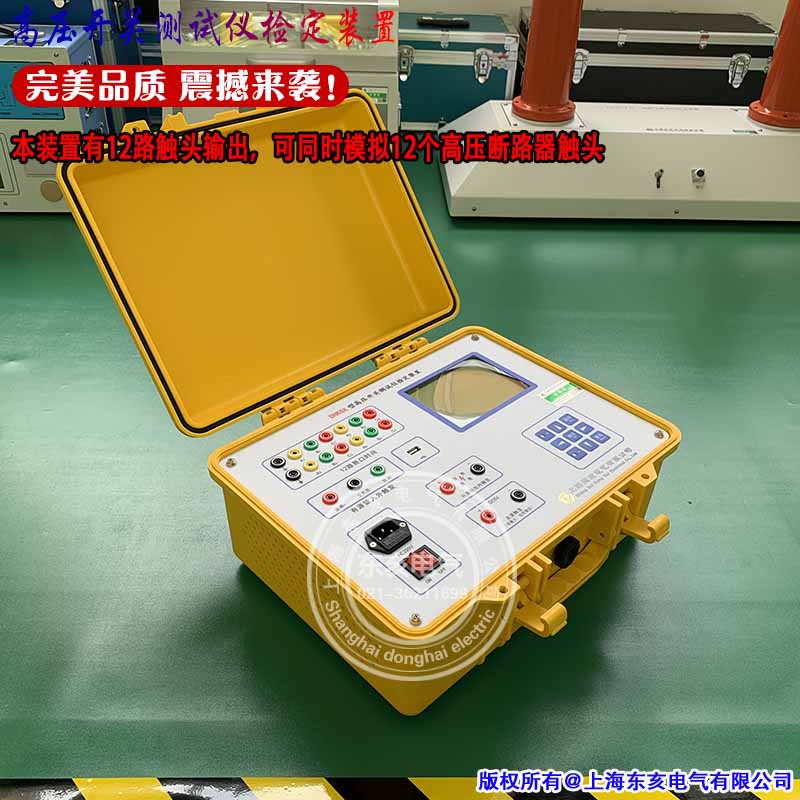

2.1 本裝置有12路觸頭輸出，可同時模擬12個高壓斷路器觸頭。
2.2 高壓斷路器合閘或分閘時間可在 1－9999.99mS范圍內任意設置。
2.3 分辨率：10us。
2.4 精 度：0.01%讀數±10us。
2.5 彈跳頻率可選擇1kHz、2kHz。
2.6 彈跳脈沖個數可在 0－20 個范圍內任意設置。
2.7 支持不同期測試。
2.8 支持內部觸發、外部觸發、有源觸發、無源觸發。
2.9 環境溫度：10－30度
2.10 環境濕度：小于85％
